50プリウス前期ヘッドライト加工｜LEDイカリング取付け・スモール連動の車検対応仕様

50プリウス前期のヘッドライトに、LEDイカリングを取付けた施工事例です。

今回はイベント向けの派手な仕様ではなく、純正のスモール点灯に合わせてイカリングが点灯するシンプルな仕様で製作しました。ヘッドライトを車体から外し、殻割り後にリングを位置決めして固定し、配線処理までヘッドライト内で完結させています。

外部スイッチ化やイベント仕様、点灯パターンの変更なども製作可能ですが、公道使用と車検対応を意識する場合は、点灯色、点灯方法、明るさ、固定状態、配線処理をシンプルにまとめることが重要です。

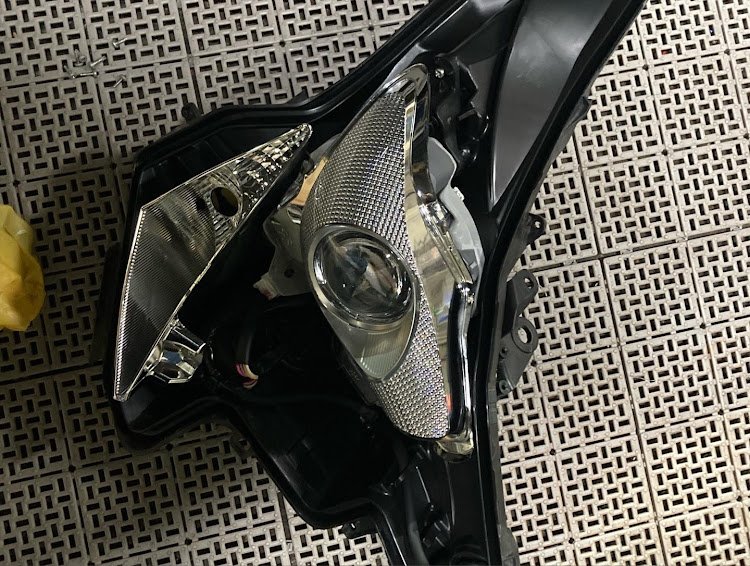

ヘッドライト加工では、まず車体からヘッドライトを取り外します。その後、レンズとハウジングを分離する殻割りを行い、内部のリフレクターやレンズまわりの形状を確認しながらイカリングを取付けます。

イカリングはただ貼り付ければよい部品ではありません。正面から見たときのセンター、左右の見え方、リングの固定強度、発光ムラ、配線の逃がし方、防水処理まで考えて取付ける必要があります。

今回のようにスモール連動で製作する場合、ヘッドライト外へ余計な配線を出さずに構成しやすく、純正らしい扱いやすさを残せます。

イカリング加工では、イベント用に外部スイッチ化したり、独立点灯させたり、見せ方を強めた仕様にすることもできます。

ただし今回は、日常使用と車検対応を意識してスモール連動にしています。スモール連動であれば、ヘッドライト内で配線を完結させられるため、ヘッドライトケースに穴を空けて外へ配線を逃がす作業が不要です。

車体側の配線加工を増やさず、ヘッドライト単体で完結するため、取り付け時も扱いやすい完全ポン付け仕様として製作できます。

ヘッドライト加工で車検対応を意識する場合、単に点灯するだけでは不十分です。灯光色、点滅の有無、明るさ、取付状態、他の灯火との見え方、純正ヘッドライト機能への影響を確認します。

今回の仕様は、白色LEDイカリングをスモール連動で点灯させる構成です。色変化や点滅、外部スイッチによる任意点灯を前提にしたイベント仕様ではなく、公道使用を前提にシンプルにまとめています。

ただし、最終的な車検合否は検査場や検査員の判断も関わります。NEXT VISIONでは、保安基準に沿った施工を意識し、当方に車検をご依頼いただく場合は灯火状態を確認しながら対応します。

完全ポン付け仕様にすることで、車体側の加工を増やさずにヘッドライトを戻せます。外部スイッチや追加配線を車内へ引き込む仕様と比べ、トラブル要因を減らしやすいのがメリットです。

スモール点灯と同時にイカリングが点灯するため、操作も自然です。イベント用の派手さより、普段使いで違和感なくフロントフェイスを変えたい場合に向いています。

50プリウス前期はヘッドライト形状に特徴があるため、イカリングを入れることでプロジェクターまわりの存在感が強くなり、夜間や薄暗い場所での印象が大きく変わります。

可能です。ヘッドライトを車体から外し、殻割り後にリングの位置決め、固定、配線、防水処理を行います。状態や希望仕様によって加工内容は変わります。

ヘッドライト内で配線を完結させやすく、外部スイッチや車内への追加配線を不要にできます。純正スモールと同じタイミングで点灯するため、普段使いしやすい仕様です。

可能です。ただし、公道使用や車検対応を考える場合は、灯光色、点滅、明るさ、点灯条件を慎重に決める必要があります。今回はシンプルなスモール連動仕様で製作しています。

車検対応を意識した白色・スモール連動・点滅なしの仕様です。この記事で作成した仕様は、実際に車検時にも使用しており、問題なく通過している品です。ただし、最終判断は検査場や検査員によって異なる場合があります。当方に車検をご依頼いただく場合は、灯火状態を確認しながら対応します。
